實日：電動機定子和轉子的區別和作用

       定子和轉子是電動機上必須的部件，定子固定安裝在機殼上，一般定子上面會繞有線圈；轉子是通過軸承或軸套安裝固定在機座上，轉子上有硅鋼片、有線圈，電流在線圈的作用下會在定子、轉子的硅鋼片上產生磁場，磁場從而驅動轉子轉動。

一、異步電機的定子由定子鐵芯、定子繞組和機座構成。

1.定子鐵芯

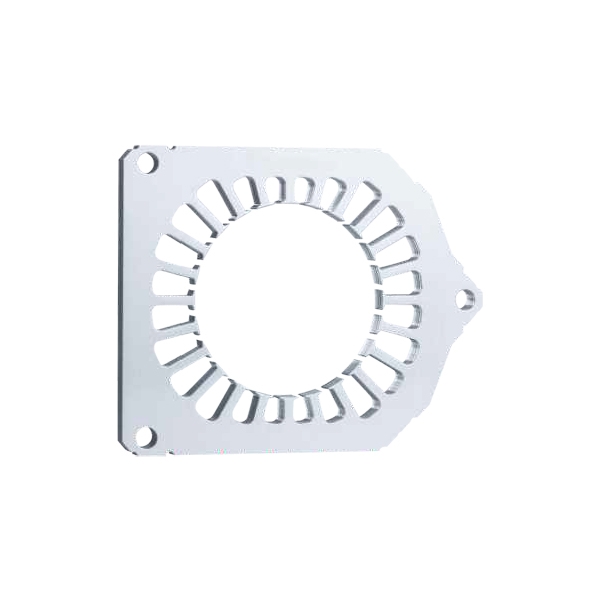

定子鐵芯的作用是作為電機磁路的一部分和嵌置定子繞組。定子鐵芯由0.5mm厚的硅鋼片疊壓而成，磚鋼片的兩面涂以絕緣漆，使片與片之間互相絕緣，以減少旋轉磁場在定子鐵芯中引起的鐵芯損耗。定子鐵芯內圓沖有若干個相同的槽，用以嵌置定子繞組。

2.定子繞組

定子繞組是電機的電路部分，其主要作用是通以電流、產生感應電勢以實現機電能量的轉換。定于繞組線圈在定子槽內分布分為單層和雙層兩種。為了得到較好的電磁性能，中、大型異步電機都采用雙層短距繞組。

3.定子機座

機座的作用主要是固定和支撐定子鐵芯，故要求它有足夠的機械強度和剛度，能承受電機運行或運輸過程中的各種作用力。中、小型交流電機——般采用鑄鐵機座，對較大容量的交流電機，一般采用鋼板焊接機座。

二、異步電機的轉子由轉子鐵芯、轉子繞組和轉軸等構成。

1.轉子鐵芯

轉于鐵芯是電機磁路的一部分．它和定子鐵芯以及氣隙共同構成電機的整個磁路。轉子鐵芯一般內0.5mm厚的硅鋼片疊成。中、小型交流電機的轉子鐵芯大都是直接安裝在電機軸上。大型交流電機的轉子鐵芯則安裝在轉于支架上，支架套在轉軸上。

2.轉于繞組轉子繞組的作用是感應電勢、流過電流和產生電磁轉矩，其結構形式有鼠籠型和繞線型兩種。

1）鼠籠型轉子

鼠籠型轉于繞組是自行閉合的繞組。每個槽中插有一根導條，在伸出鐵芯兩端的槽口處，有兩個端環分別把所有導條的兩端連接起來。如果去掉鐵芯，整個繞組的外形就好像一個“圓籠”，故稱為鼠籠型轉子。

2．繞線型轉子

繞線型轉子繞組和定于繞組相似，是用絕緣導線嵌置在轉子鐵芯槽內，且連接成星形的三相對稱繞組。然后把三個小線端分別接到轉于軸上的三個集電環，再通過電刷把電流引出來。繞線型轉子的特點是可以通過集電環和電刷在轉于繞組回路中接入外接電阻，用以改善電動機的啟動性能，或調節電動機的轉速。為了減少電刷的磨損，繞線型異步電機有時還裝有提刷短路裝置，以便當電機啟動完畢而又不需要調節轉速時，把電刷提起并同時將三個集電環短接。
